减速电机大全——齿轮减速机的型号

日期：2022-10-28 15:59:42浏览量：35584

在四大系列减速机中齿轮减速机包括R系列F系列以及K系列。S系列勉强可以算是齿轮减速机，习惯性称S系列减速机是斜齿轮-涡轮减速机。今天就来列举一下这几种减速机的所有的型号。

一、R系列同轴齿轮减速机

GR底脚安装斜齿轮减速机、GRX底脚安装单级斜齿轮安装、GRXF法兰安装单级安装、GRF法兰安装、GR...F底脚法兰安装、GRZ是B14法兰安装。R系列减速机有这六种形式，组合起来可以形成类似GR17、GRX27、GRXF37等等的型号，就是将减速机的基本型式配上数字型号，类似RXF57-42-Y80-4-M1、R57-52-Y80-4-M1、RX57-62-Y80-4-M1、RF57-72-Y80-4-M1这样的。他们之间利用基本型式+数字型号+减速比+电机型号（机座号）+电机极数+安装方位这样一来形成很多很多的组合形式。

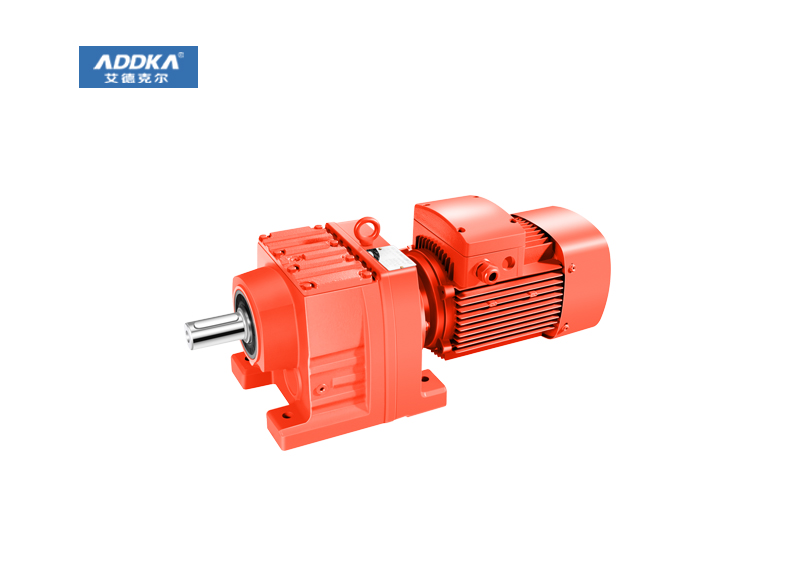

r系列减速机

二、F系列平行轴减速机

平行轴减速机的基本型式有以下这么多种，GF底脚安装平行轴—斜齿轮减速机、GFA...B底脚空心轴安装、GFV...B底脚花键空心轴安装、GFA空心轴安装、GFV花键空心轴安装、GFAF是B5法兰空心轴安装、GFVF是B5法兰花键空心轴安装、GFAZ是B14法兰安装、GFVZ是B14法兰花键空心轴安装、GFF是B5法兰安装、GFH...B底脚空心轴锁紧盘安装、GFH是空心轴锁紧盘安装、GFHF是B5法兰空心轴锁紧盘安装、GFHZ是B14法兰空心轴锁紧盘安装。他们可以形成的型号类似F47-28.8-Y71-4-M2、FA47-28.8-Y71-4-M2、FF47-28.8-Y71-4-M2、FH47-28.8-Y71-4-M2、FV47-28.8-Y71-4-M2、FAF47-28.8-Y71-4-M2、FVF47-28.8-Y71-4-M2、FHF47-28.8-Y71-4-M2、FAZ47-28.8-Y71-4-M2、FHZ47-28.8-Y71-4-M2、FVZ47-28.8-Y71-4-M2

F57-28.8-Y71-4-M2、FA57-28.8-Y71-4-M2、FF57-28.8-Y71-4-M2、FH57-28.8-Y71-4-M2、FV57-28.8-Y71-4-M2、FAF57-28.8-Y71-4-M2、FVF57-28.8-Y71-4-M2、FHF57-28.8-Y71-4-M2、FAZ57-28.8-Y71-4-M2、FHZ57-28.8-Y71-4-M2、FVZ57-28.8-Y71-4-M2

F67-28.8-Y71-4-M2、FA67-28.8-Y71-4-M2、FF67-28.8-Y71-4-M2、FH67-28.8-Y71-4-M2、FV67-28.8-Y71-4-M2、FAF67-28.8-Y71-4-M2、FVF67-28.8-Y71-4-M2、FHF67-28.8-Y71-4-M2、FAZ67-28.8-Y71-4-M2、FHZ67-28.8-Y71-4-M2、FVZ67-28.8-Y71-4-M2

F77-28.8-Y71-4-M2、FA77-28.8-Y71-4-M2、FF77-28.8-Y71-4-M2、FH77-28.8-Y71-4-M2、FV77-28.8-Y71-4-M2、FAF77-28.8-Y71-4-M2、FVF77-28.8-Y71-4-M2、FHF77-28.8-Y71-4-M2、FAZ77-28.8-Y71-4-M2、FHZ77-28.8-Y71-4-M2、FVZ77-28.8-Y71-4-M2

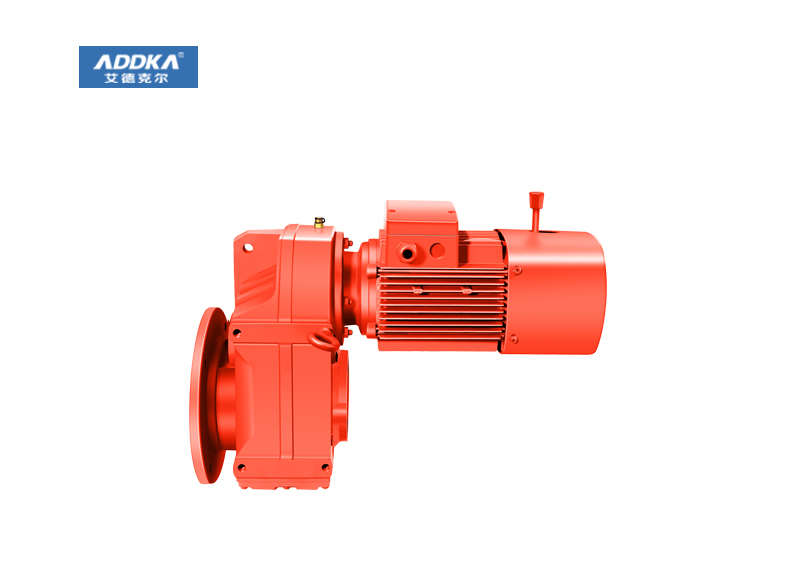

f系列减速机

三、K系列锥齿轮减速机

GK...底脚安装斜齿轮伞齿轮减速机，GKA...B底脚空心轴安装斜齿轮减速机，GKV..B底脚花键空心轴，GKH..B底脚空心轴锁紧盘安装，GKF是B5法兰安装，GKAF是B5法兰空心轴安装，GKVF是B5法兰花键空心轴，GKHF是B5法兰空心轴锁紧盘，GKA空心轴，GKV花键空心轴，GKH空心轴锁紧盘，GKT空心轴扭力臂安装，GKAZ是装B14法兰空心轴安装，GKVZ是B14法兰花键空心轴安装，GKHZ是B14法兰空心轴锁紧盘。这基本型式有点多，而且空心轴的占据大部分。这种减速机的型号也多。

K77-68.8-Y90-6-M4、KA77-56.8-Y90-6-M4、KF77-58.6-Y90-6-M4、KH77-58.1-Y90-6-M4、KV77-52.8-Y90-6-M4、KAF77-54.6-Y90-6-M4、KHF77-55.66-Y90-6-M4、KVF77-52.2-Y90-6-M4、KAZ77-53.8-Y90-6-M4、KHZ77-54.6-Y90-6-M4、KVZ77-55.8-Y90-6-M4

K87-78.8-Y90-6-M4、KA87-76.8-Y90-6-M4、KF87-68.6-Y90-6-M4、KH87-68.1-Y90-6-M4、KV87-62.8-Y90-6-M4、KAF87-64.6-Y90-6-M4、KHF87-66.66-Y90-6-M4、KVF87-62.2-Y90-6-M4、KAZ87-63.8-Y90-6-M4、KHZ87-64.6-Y90-6-M4、KVZ87-65.8-Y90-6-M4

K97-88.8-Y90-6-M4、KA97-86.8-Y90-6-M4、KF97-78.6-Y90-6-M4、KH97-78.1-Y90-6-M4、KV97-72.8-Y90-6-M4、KAF97-74.6-Y90-6-M4、KHF97-77.66-Y90-6-M4、KVF97-72.2-Y90-6-M4、KAZ97-73.8-Y90-6-M4、KHZ97-74.6-Y90-6-M4、KVZ97-75.8-Y90-6-M4

K107-98.8-Y90-6-M4、KA107-96.8-Y90-6-M4、KF107-88.6-Y90-6-M4、KH107-88.1-Y90-6-M4、KV107-82.8-Y90-6-M4、KAF107-84.6-Y90-6-M4、KHF107-88.66-Y90-6-M4、KVF107-82.2-Y90-6-M4、KAZ107-83.8-Y90-6-M4、KHZ107-84.6-Y90-6-M4、KVZ107-85.8-Y90-6-M4

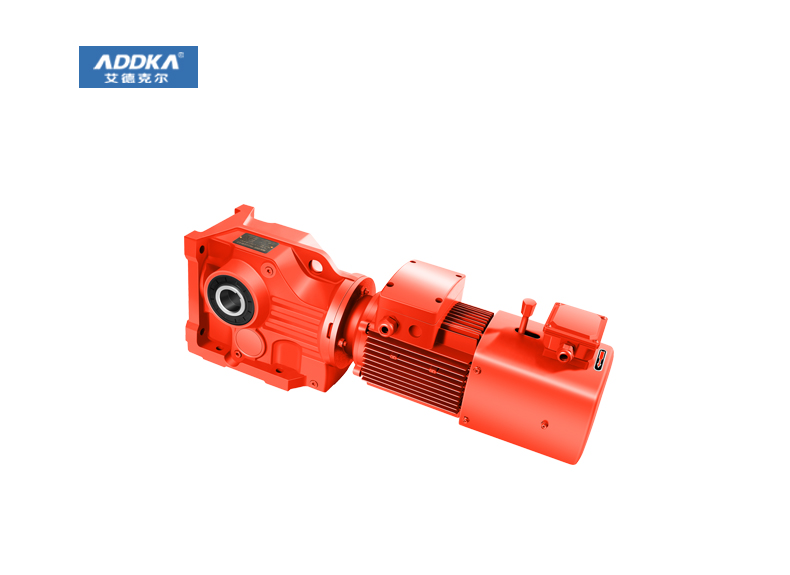

k系列减速机

四、S系列斜齿轮-涡轮减速机

这种涡轮减速机有8种基本的机型版本。包括GS底脚安装斜齿轮-涡轮减速机，GSA空心轴安装斜齿轮-涡轮蜗杆减速机，GSAF是B5法兰安装款式，GSAZ是B14法兰空心轴安装，GSF是B5法兰安装斜齿轮减速机，GSH是空心轴锁紧盘安装，GSHF是B5法兰空心轴锁紧盘安装，GSHZ是B14法兰空心轴锁紧盘安装。

S77-60-Y100-4-M3、SF77-20-Y100-4-M3、SA77-20-Y100-4-M3、SH77-20-Y100-4-M3、SAF77-20-Y100-4-M3、SHF77-20-Y100-4-M3、SAZ77-20-Y100-4-M3、SHZ77-20-Y100-4-M3

S87-70-Y100-4-M3、SF87-20-Y100-4-M3、SA87-20-Y100-4-M3、SH87-20-Y100-4-M3、SAF87-20-Y100-4-M3、SHF87-20-Y100-4-M3、SAZ87-20-Y100-4-M3、SHZ87-20-Y100-4-M3

S97-80-Y100-4-M3、SF97-20-Y100-4-M3、SA97-20-Y100-4-M3、SH97-20-Y100-4-M3、SAF97-20-Y100-4-M3、SHF97-20-Y100-4-M3、SAZ97-20-Y100-4-M3、SHZ97-20-Y100-4-M3

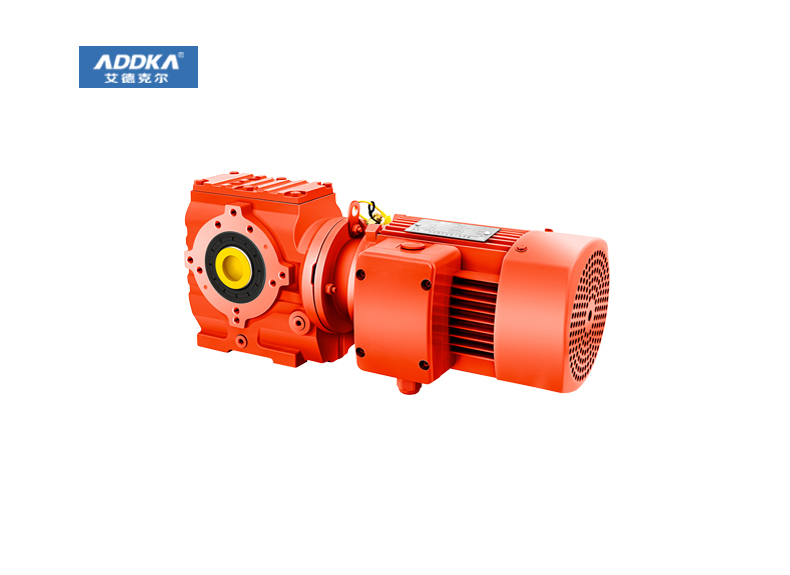

s系列减速机
