B.2 直流电机精确绕组励磁线圈试验装置
仅作为示列，用于评定多层绕组励磁线圈绝缘结构试验装置结构的详细说明如图B.5-图B.8所示。允许制造商修改尺寸和设计以更准确的模拟制造商励磁线圈的结构或设计。
如果方便，可用实际磁极。如果线圈固定在磁极上的方法取决干磁极结构的刚性，可能用实际磁极更为理想。同样的原因，模型框架也采用重型的钢板。
对于缺乏丰富经验的试验室或准备对比各试验室之间的试验结果，本附录的详细说明是有用的。
除了是双线并绕外，采用常用的制造工艺绕制线圈以允许进行模拟匝间测试的导体间的电气试验。包括浸漆处理的线圈对地绝缘应按照正常的制造工艺，且允许每个制造商采用不同的工艺。绝缘引接线附接于线圈端部或引出线圈端部(使用绝缘套管防护)连接至安装于框架板上的端子。如果使用引接线，应仔细选择，使之能承受热暴露试验而不致于降解或损伤附件组件。线圈与引接线连接处也应采用适当保护，因为线圈绝缘是评定的重要因素，而不是其他相关组件。对于被试绝缘结构，线圈在磁极上的安装应遵循预期的制造规程。
图B.5 精确绕组励磁线圈试验装置

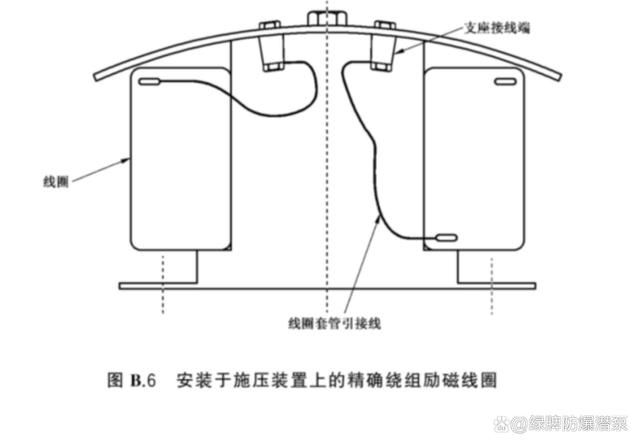

图B.6 安装于施压装置上的精确绕组励磁线圈

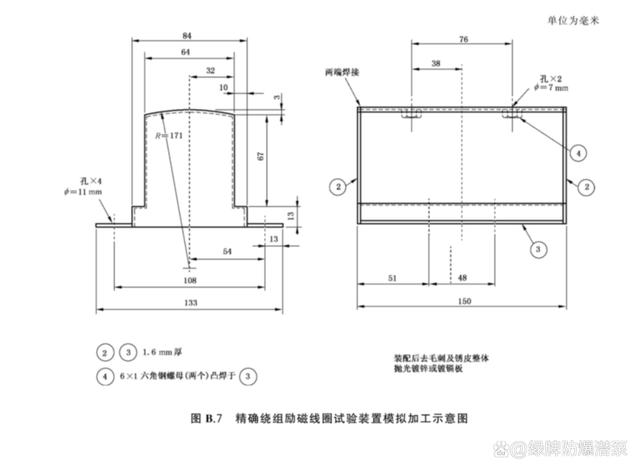

图B.7 精确绕组励磁线圈试验装置模拟加工示意图

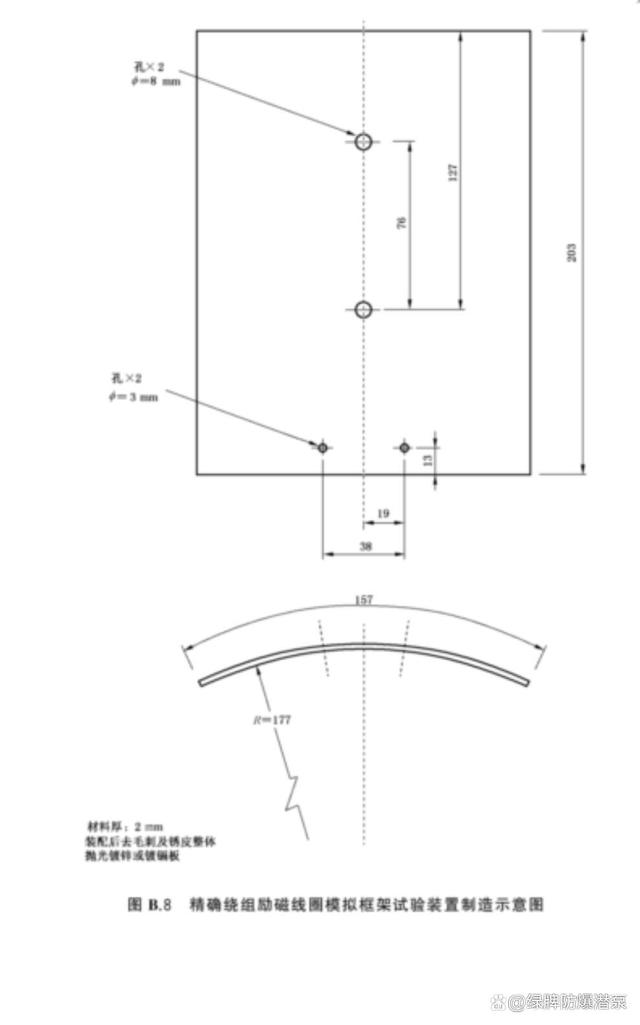

图B.8 精确绕组励磁线圈模拟框架试验装置制造示意图
